نظام حماية هندسي شامل لمعدات العمليات والمباني والمنشآت والمحطات الفرعية الكهربائية ضد الهجمات باستخدام الطائرات بدون طيار
نظام حماية هندسي شامل لمعدات العمليات والمباني والمنشآت والمحطات الفرعية الكهربائية ضد الهجمات باستخدام الطائرات بدون طيار
تنظيم نظام حماية هندسي شامل للمعدات التكنولوجية والمباني والمنشآت والمحطات الفرعية الكهربائية من الهجمات باستخدام الطائرات بدون طيار “مأوى مضاد للطائرات بدون طيار”
تنظيم نظام حماية هندسي شامل للمعدات التكنولوجية والمباني والمنشآت والمحطات الفرعية الكهربائية من الهجمات باستخدام الطائرات بدون طيار “مأوى مضاد للطائرات بدون طيار”
لمن يُناسب حلنا؟

مزارع خزانات لتخزين المنتجات البترولية

إنتاج وتخزين المواد القابلة للاشتعال والمتفجرة والمنتجات الكيميائية

مرافق الغاز

مرافق الميناء

مراكز البيانات

مرافق البنية التحتية الحيوية للنقل والسكك الحديدية، بما في ذلك محطات التحويل الكهربائية، ومراكز الأمن المركزية، والمستودعات، ومحطات الإقلاع والهبوط المؤقت.

معدات الأعمدة والمعالجة

محطات الطاقة الحرارية، ومحطات التحويل الفرعية، ومرافق إمداد الطاقة

المختبرات الطبية والبيولوجية والكيميائية، والمراكز الطبية
اترك طلبًا
يشكل الطائرات المسيرة ذات الأجنحة الثابتة التهديد الرئيسي لهذه المنشآت. لذا، يجب تصميم الحماية المادية لمنشآت الإنتاج بحيث تتحمل التهديدات التالية التي تشكلها هذه الطائرات:
- وزن الطائرة بدون طيار: يصل إلى 400 كجم
- السرعة: تصل إلى 200 كم/ساعة
توجد في السوق عدة حلول تعتمد على بناء هياكل واقية حول مجمع صغير أو خزانات فولاذية رأسية منفردة. إلا أن هذه الهياكل الواقية حول الخزانات الفولاذية الرأسية المنفردة لها العيوب التالية:
- إنها لا توفر حماية موحدة للهيكل الفولاذي الرأسي بأكمله أو المعدات.
- إنها تعقد عملية صيانة الهياكل والمعدات الفولاذية الرأسية.
- إنهم يعتمدون على العناصر التكنولوجية لنظام التحكم عن بعد، والذي يؤثر على المعدات التكنولوجية الأخرى، والتي تعتمد حمايتها على مبدأ بناء حماية فردية للمعدات.
- ولتجنب التداخل مع معدات العملية، من الضروري الاعتماد على هيكل قائم منفصل، والذي لا يتم حساب الحمل عليه أيضًا في RK الأصلي.
- إذا كان هناك العديد من المركبات الترفيهية القريبة، فإن مثل هذا الحل يصبح مستحيلاً للغاية ومكلفاً مالياً.
- إن حماية الخزانات الفولاذية الرأسية المستقلة لا توفر الحماية لخطوط الأنابيب أو المضخات أو منصات التحميل أو خطوط الأنابيب التي قد يؤثر فيها الانفجار، في حالة حدوثه، على الخزانات الفولاذية الرأسية التي تحتوي على منتجات بترولية أو مواد كيميائية أو مواد أخرى خطرة قابلة للاشتعال ومتفجرة.
- في حالة وقوع هجوم بطائرة بدون طيار، يكون خطر إلحاق الضرر بالمؤسسة مرتفعًا للغاية، خاصة عندما يتعلق الأمر بالمعدات التكنولوجية المعقدة والفريدة.
تقدم شركتنا حلاً شاملاً للحماية المادية (السلبية) لخزانات التخزين ومعدات الطاقة وغيرها من المنشآت المحمية من الطائرات بدون طيار والطائرات بدون طيار.

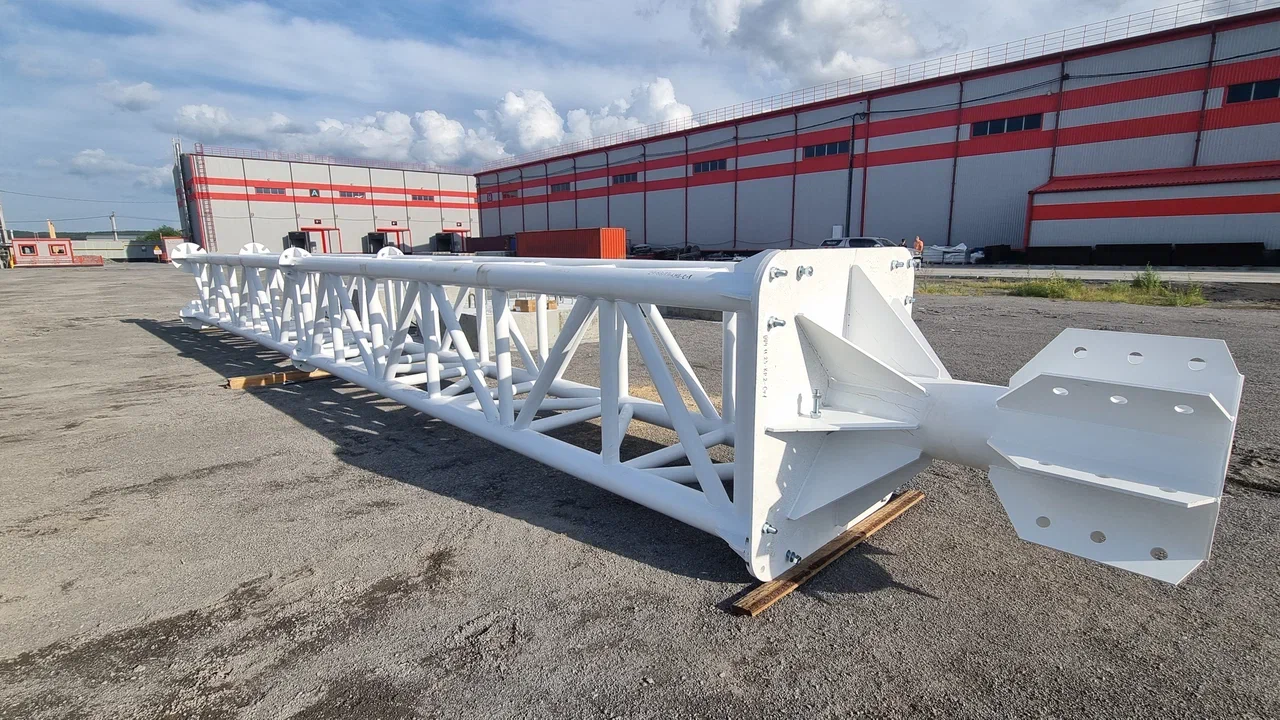

النظام عبارة عن هيكل هندسي مؤقت، سريع التركيب، مسبق الصنع وقابل للطي (مأوى)، يتكون من دعامات شبكية معدنية مجمعة من أجزاء قياسية ويمكن أن يصل ارتفاعها إلى 100 متر.
تقع الدعامات على قواعد أساس غير رأسمالية (ألواح أساس مصنوعة خصيصًا).
يتم شد جميع الدعامات بين بعضها البعض بواسطة كابلات طاقة بسمك 20 – 35 مم، والتي يتم شد شبكة طاقة من الكابلات المعدنية بسمك 5 – 6 مم بحجم خلية من 250 × 250 إلى 500 × 500 مم فوقها.
كما تم تثبيت شبكات الطاقة بشكل آمن على قواعد الأساس الضحلة باستخدام أوزان إضافية.
يمكن شد شبكات دقيقة الفتحات بأحجام تتراوح من 35×35 مم إلى 120×120 مم (شبكة غابيون، شبكة مانير، شبكة بولي أميد، شبكة بوليستر، أو شبكة نايلون) فوق الشبكة المعدنية للحماية من الطائرات بدون طيار رباعية المراوح، وطائرات FPV بدون طيار، والطائرات بدون طيار المزودة بمركبات إعادة دخول الغلاف الجوي. كما يمكن استخدام شبكات مدمجة.
جميع العناصر الهيكلية مجلفنة أو مطلية بدهانات مقاومة للتآكل. يتم التركيب حصراً بالوسائل الميكانيكية، دون استخدام اللحام أو المواد المقاومة للهب.
يلبي المأوى المتطلبات التالية
- يمنع نظام ANTIDRON المُجمّع بالكامل الطائرات بدون طيار التي يصل وزنها إلى 400 كجم، وتسافر بسرعات تصل إلى 200 كم/ساعة، ويبلغ طول جناحيها 1.5 متر، من الاصطدام بالجسم المحمي.
- يتم ضمان مسافة لا تقل عن 5 (خمسة) أمتار من مأوى الأشياء المحمية.
- إمكانية إصلاح شبكة المأوى.
- توافر وسائل النقل التكنولوجية والموظفين.
- لا يعتمد ملجأ ANTIDRON على العناصر الهيكلية لمعدات المعالجة ومزارع الخزانات.
- موثوقية المأوى – تصميم المأوى نفسه لا يهدد المعدات والاتصالات الحالية للمؤسسة، حتى في حالة حدوث ضربة مباشرة من طائرة بدون طيار.
- يتوافق مع معايير ومتطلبات الاتحاد الروسي الحالية فيما يتعلق بأحمال الرياح والثلوج والزلازل.
- تتولى دعامات المأوى وشبكة الطاقة وظائف إضافية وفقًا للمواصفات الفنية – الإضاءة والمراقبة بالفيديو.
- عمر الخدمة يزيد عن 10 سنوات.
الهدف الرئيسي من المأوى هو منع الطائرة بدون طيار من الاصطدام بالمعدات المحمية ونقل نقطة التفجير إلى مسافة آمنة من الجسم المحمي.
تبلغ المسافة الدنيا بين الستارة والجسم المحمي 8 أمتار، مما يضمن عدم وجود اتصال مباشر بين الطائرة بدون طيار والجسم، بالإضافة إلى تقليل الضرر المباشر الذي قد يلحق بالجسم من الطائرة بدون طيار.
يتم تنفيذ تركيب الدعامات والوحدات الأساسية والثانوية، وتعليق كابلات الطاقة، وتعليق الأثقال الموازنة الديناميكية، والتركيب المباشر للستائر مع مراعاة الحفاظ على القدرة على تشغيل المنشأة والنقل في الوضع الطبيعي، مع ضمان وصول الأفراد إلى المعدات للعمل والصيانة.
تم تصميم نظام الستائر من أجل الغرض التالي:
- يُتيح هذا النظام إمكانية تفكيك جزء من الستائر ثم إعادة تجميعها في حالة الحاجة إلى إصلاحها.
- يوفر استبدالاً بأقل استخدام ممكن لآليات الرفع ومعدات الرفع المساعدة الأخرى.
الهيكل الهندسي والتقني (برج) لوضع معدات الحرب الإلكترونية والإقامة المؤقتة للأفراد لمراقبة الطائرات بدون طيار
يتكون البرج من قطاعات قياسية مدعومة بأعمدة أنبوبية معدنية شبكية مثبتة على قواعد صلبة. يبلغ طول القطاعات 6 و3 و2 متر على التوالي، مما يعني إمكانية بناء البرج بطول أقصى يصل إلى 6 أمتار. يوجد في أعلى البرج منصة مناسبة لإنشاء مأوى معزول لأحد الموظفين. ويرتكز البرج على أساسات ذات مواصفات فنية محددة.مراحل العمل
- فحص
- تطوير وثائق المشروع
- الإنتاج والمعدات
- تركيب المأوى
- مرافقة
